Обзор
Приложения и функции
Функция входящей питающей линии и отходящей
питающей линии в системах распределения Переключение и защита больших мощностей,
двигателей, конденсаторов, генераторов трансформаторов, шин и кабелей Защита от перегрузки Защита от короткого замыкания с короткой
выдержкой времени Мгновенная защита от короткого замыкания Используется в строительстве, промышленности,
энергетических комплексах и инфраструктурных
объектах
Приложения и функции
● Распределение электроэнергии и защиты нагрузок от перегрузки, короткого замыкания, недовольства и остаточного тока
● Обеспечение высокой надежности источника питания умной и необязательной защитой
● Используется в качестве изолятора
● Операция двигателя напрямую для периодического запуска и остановки, когда номинальный ток выключателя не выше 630А
Стандарты
● IEC60947-1: Низковольтное распределительное устройство и Controlgear - Часть 1: Общие правила
● IEC60947-2: Распределительное устройство низкого напряжения и Controlgear - Часть 2: Автоматический выключатель
● IEC60947-4-1: Низковольтное распределительное устройство и Controlgear - Часть 4-1: Контакторы и Мотор-начала - Электромеханические контакторы и мотор-начала

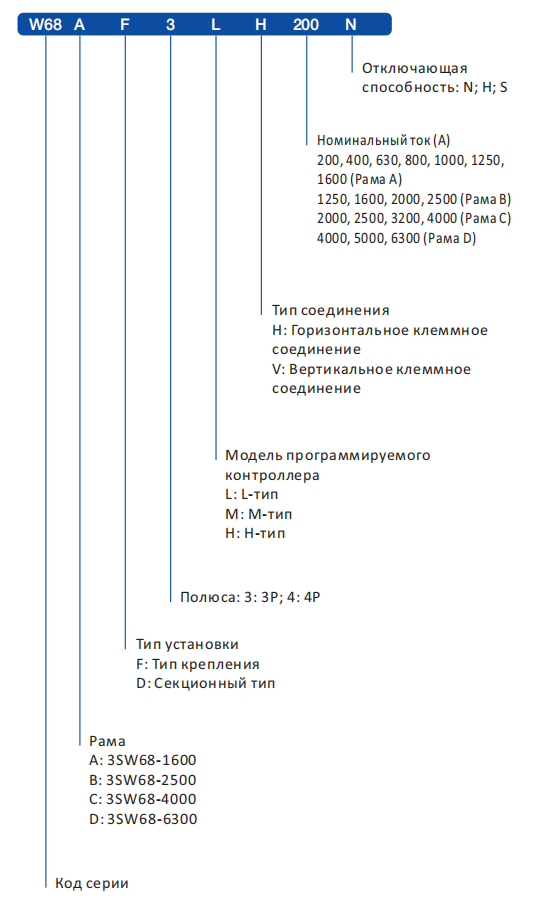

Инструкция типа кода

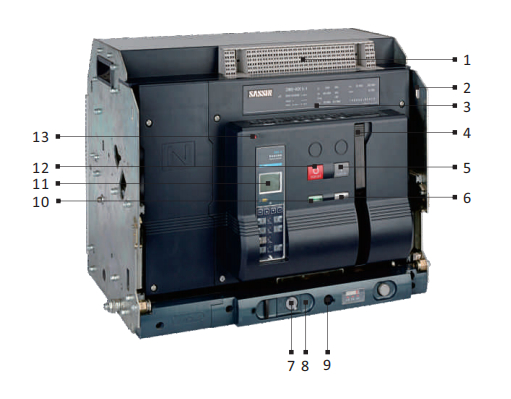

Инструкции по внешнему строению
Особенности и преимущества
● Минимальные требования по размещению
Устройства 3SW68 очень компактны, таким образом, требуют очень мало места для установки. Устройства с рамой А (до 1600 А) помещаются в распределительной панели шириной 400 мм. Устройства с рамой B, C, D (до 6300 А) являются самыми маленькими в своем роде, и со своей наименьшей конструкционной шириной помещаются в распределительные панели 800 мм шириной.
● Пример сравнения с 3SW8 в измерении

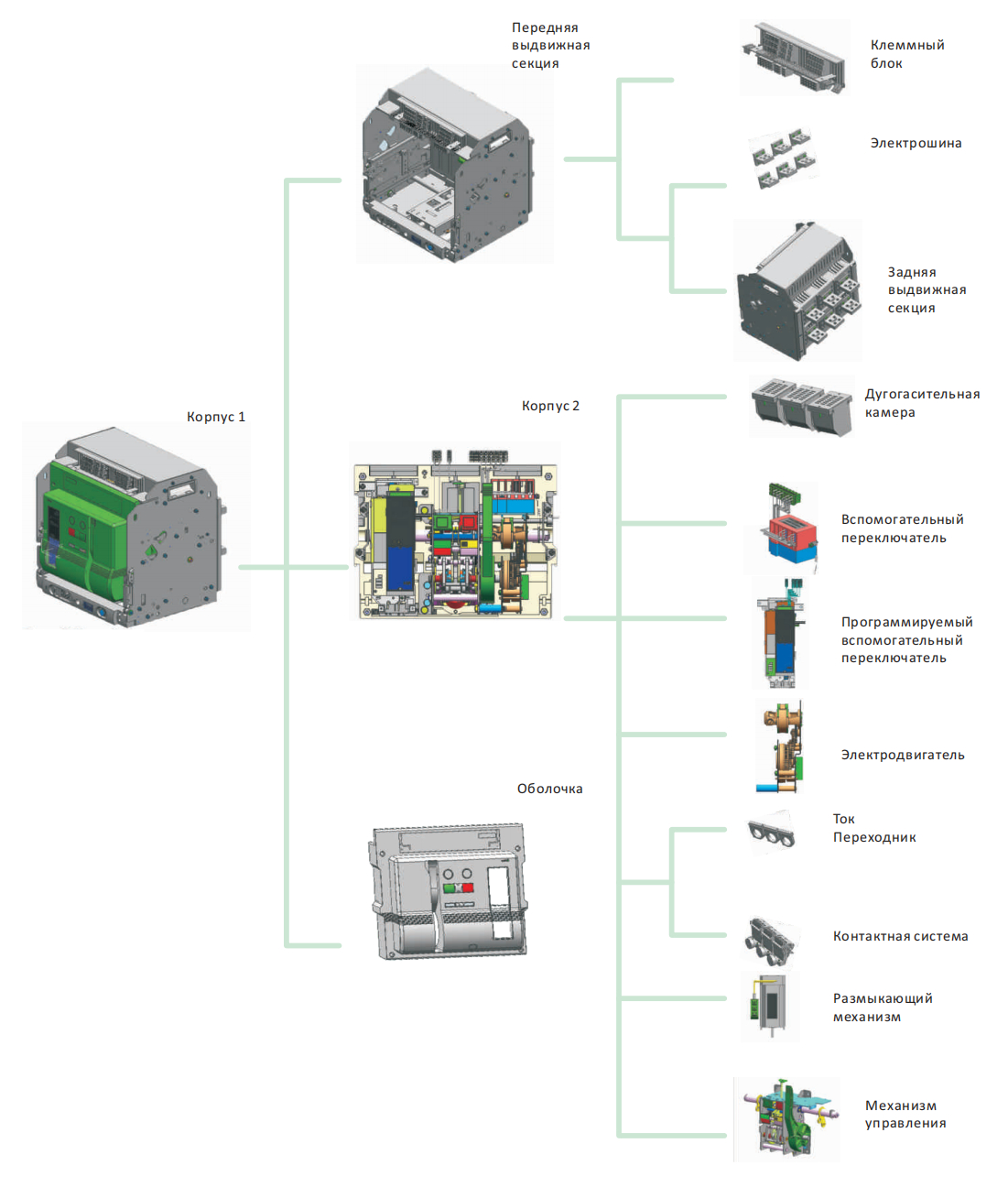

● Модульная конструкция
Такие компоненты как дополнительные размыкатели, моторизованные рабочие механизмы, электронные размыкатели, датчики тока, Дополнительные сигнальные переключатели, устройства автоматического сброса, контактные рабочие механизмы могут быть заменены или модернизированы, таким образом позволяя автоматическому выключателю адаптироваться к необходимым требованиям.
● Информационное взаимодействие
Использование современных автоматических выключателей с возможностью обмена данными открывает совершенно новые возможности в плане организации и начала работы, параметризации, диагностики, технического обслуживания и эксплуатации. Это позволяет расширить разновидность способов снижения затрат и повышения производительности труда на промышленных предприятиях, объектах и инфраструктурных единицах.
● Прочность нового материала
Полный диапазон тока и высокой отключающей способности

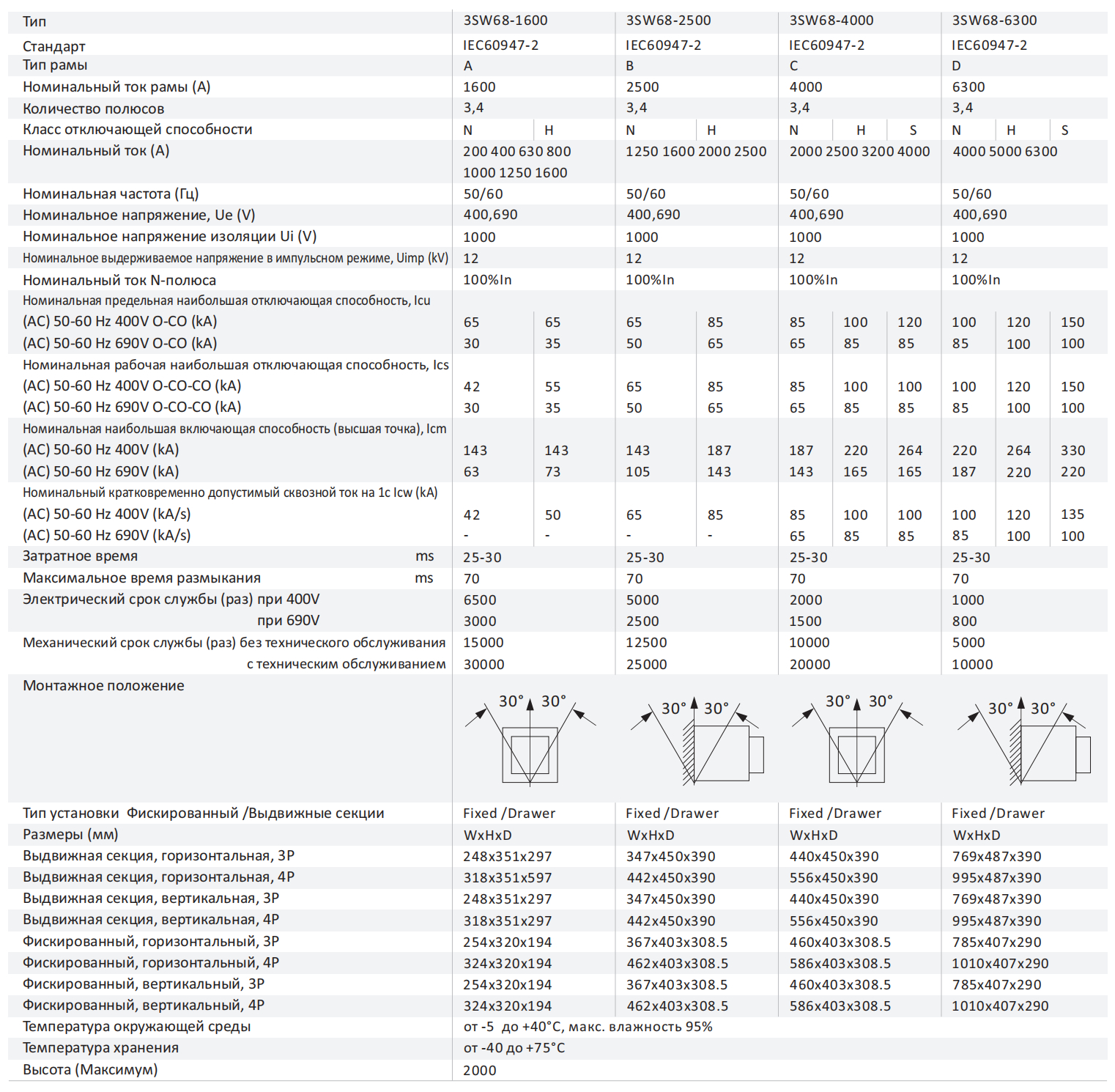

Технические характеристики:

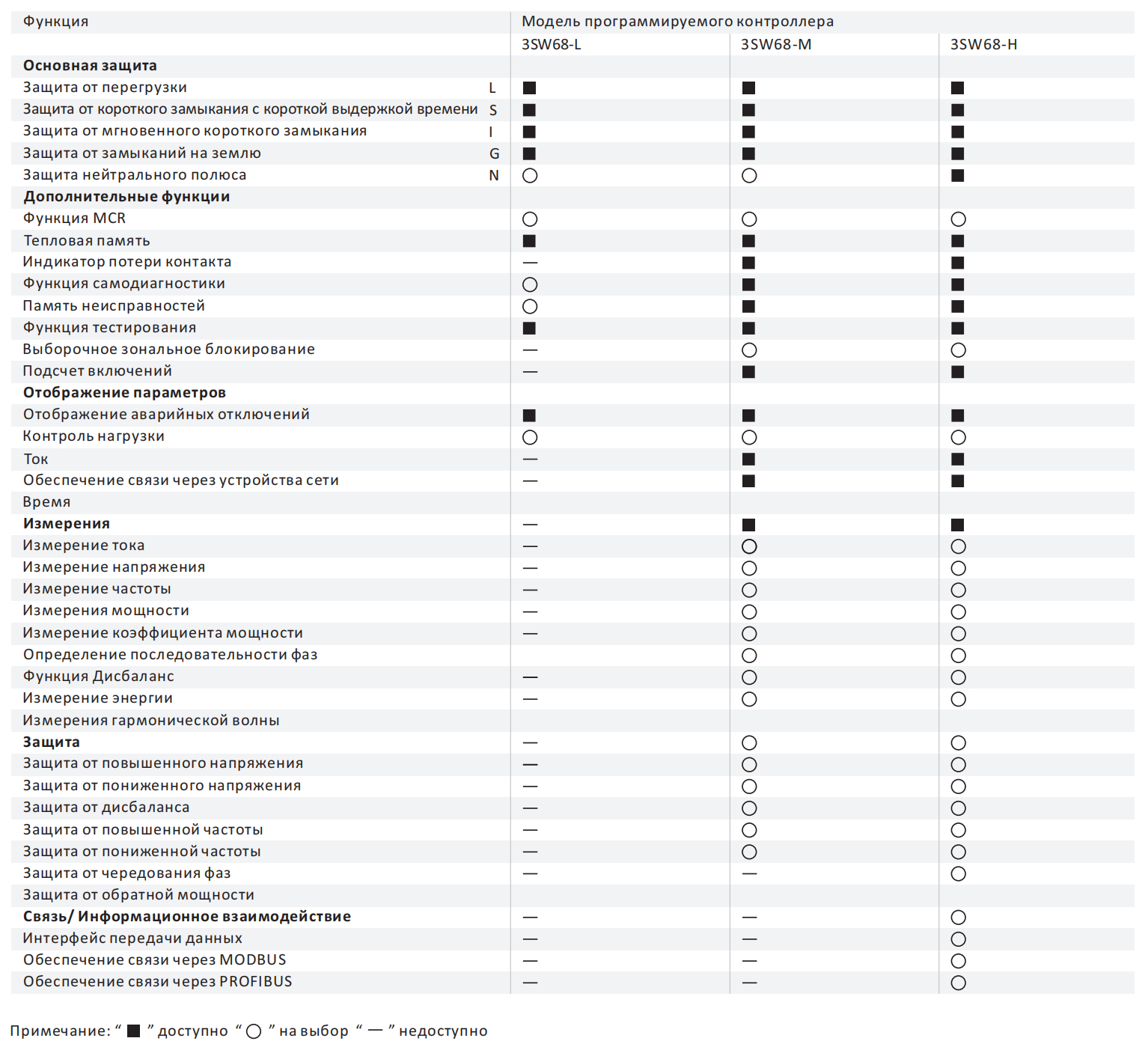

Характеристики программируемого контроллера
Модель программируемого контроллера и описание панели
Тип модели программируемого контроллера
3SW68-L Базовый
3SW68-M Стандартный
3SW68-H Связывающий

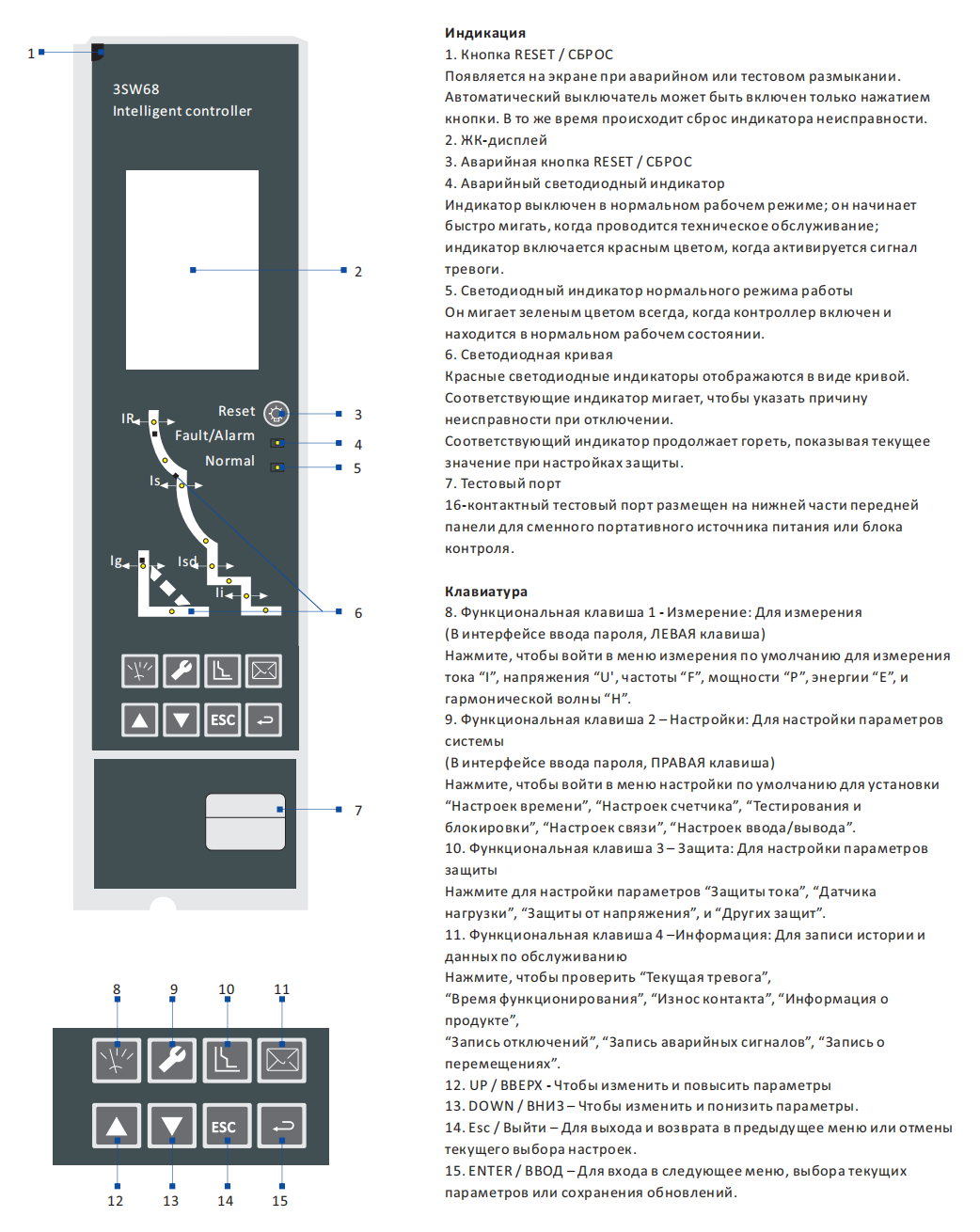

Вводная информация по панели программируемого контроллера

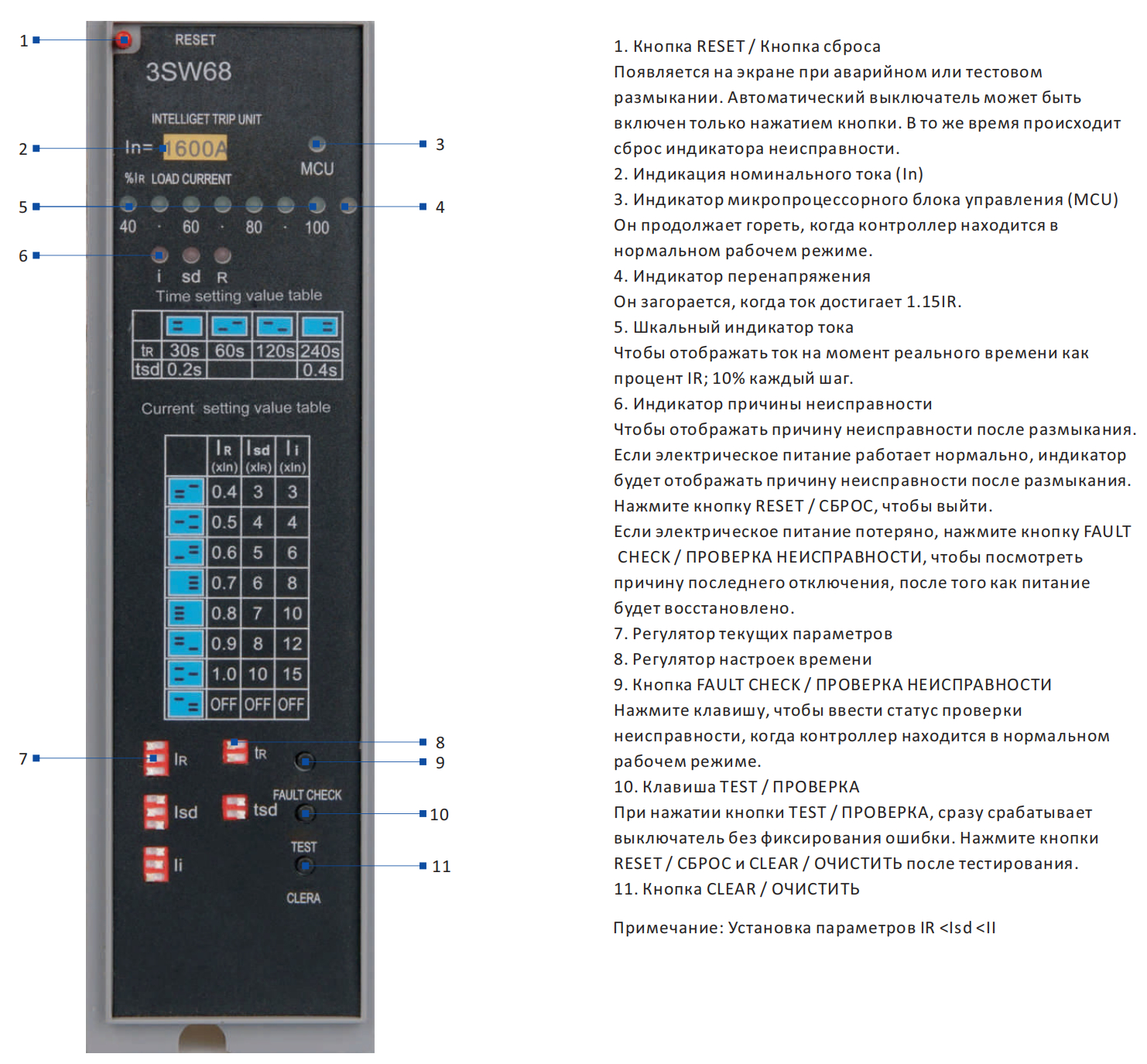

Панель программируемого контроллера L - типа (3SW68-1600)

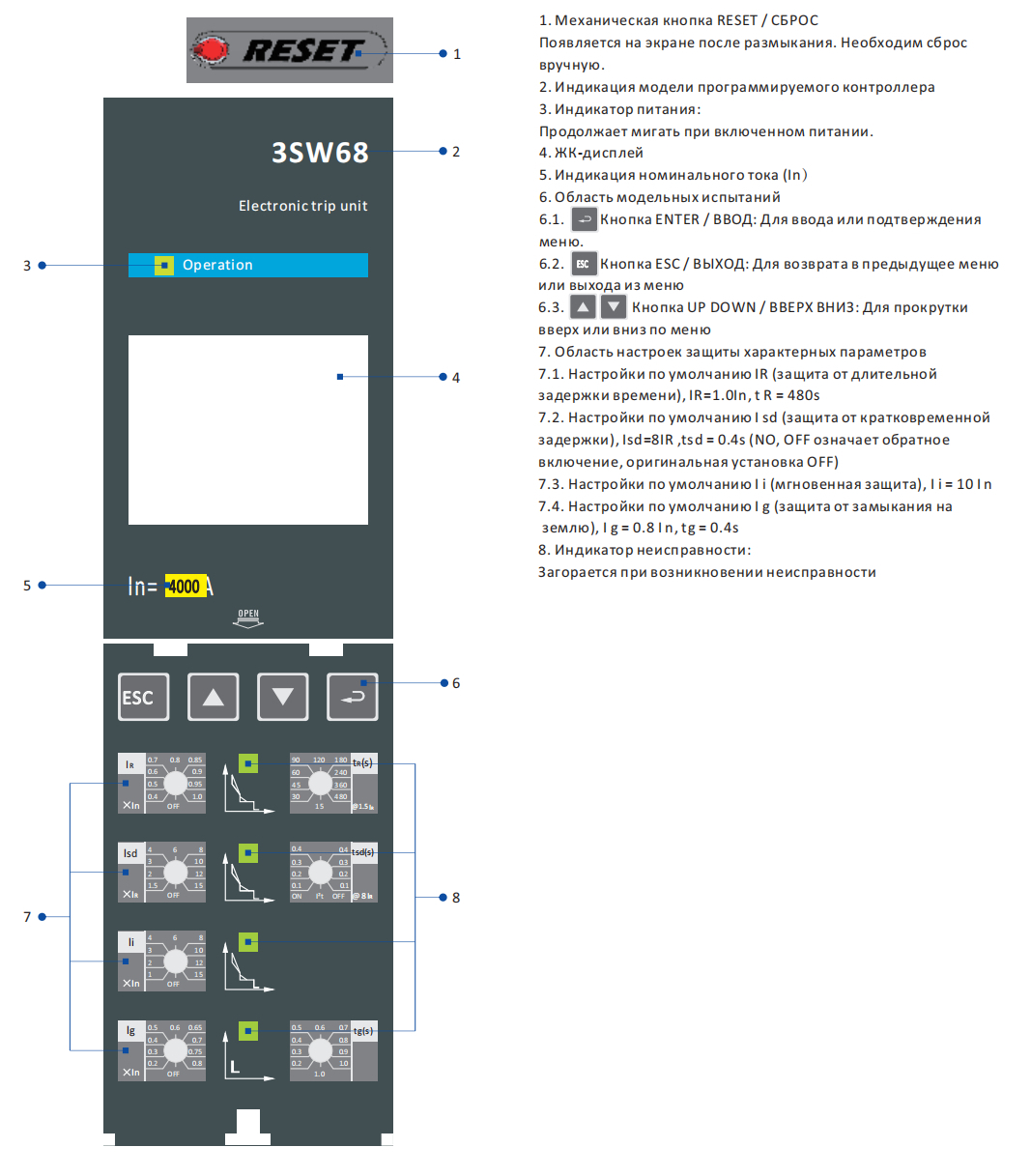

● Панель программируемого контроллера M -типа и H -типа для (3SW68-1600)

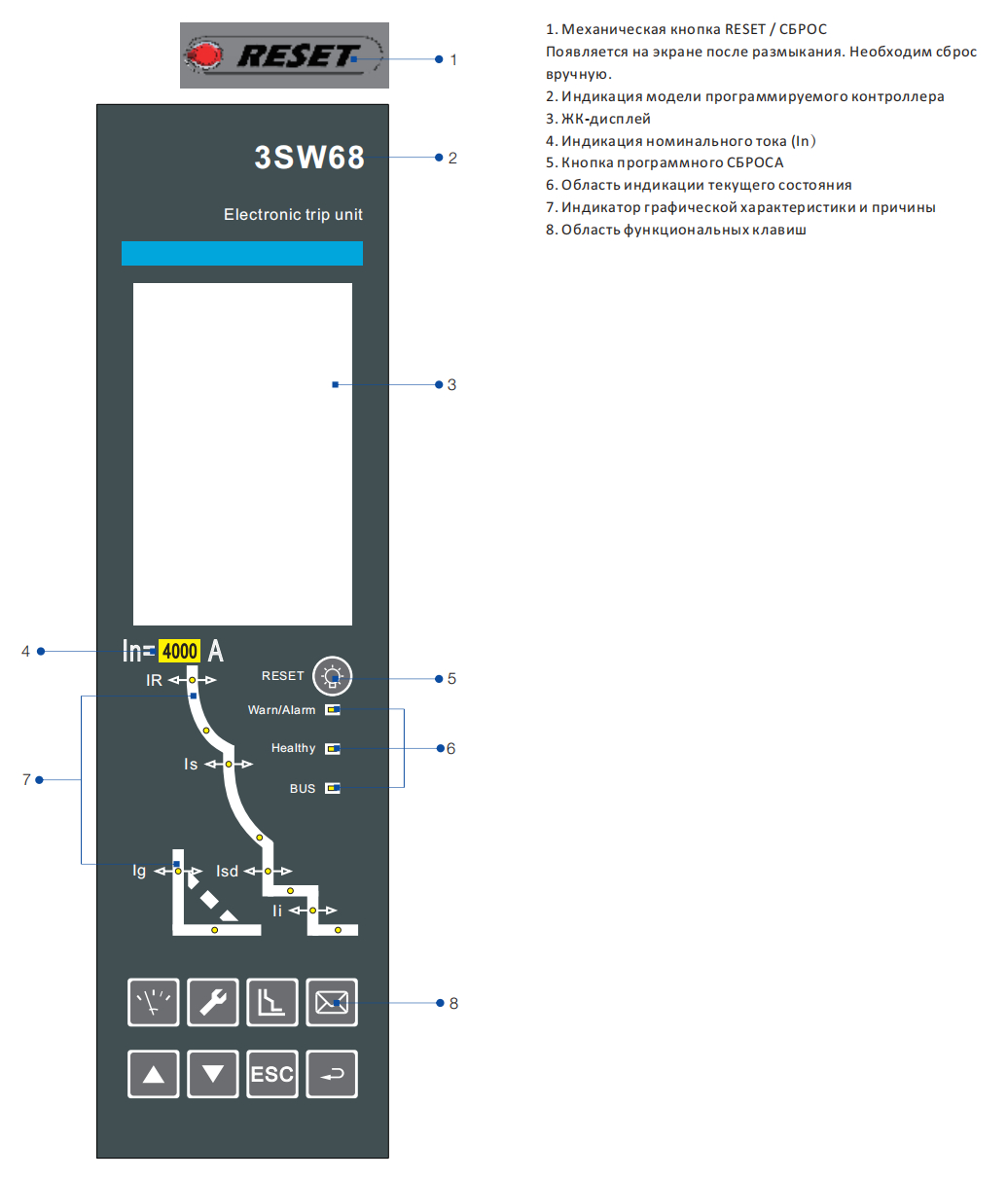

● Панель программируемого контроллера Н -типа (3SW68-2500, 4000, 6300)
● Панель программируемого контроллера Н -типа (3SW68-2500, 4000, 6300)
