Защита от перегрузки
Защита от токов короткого замыкания
Изоляция
Оперативное управление
Предназначены в жилых,административных и промышленных зданиях,инфраструктуре.
технические характеристики
Стандарты: IEC60898-1
Сертификаты: EAC,CE
Номинальный ток In(A):2, 4, 6, 10, 16, 20, 25, 32, 40, 50, 63
Номинальное напряжение Un(В): 230/400
Рабочее напряжение(В): мин.24 мак.250/440
Номинальная частота(Гц): 50/60
Номинальное напряжение изоляции(В): 500
Число полюсов: 1, 2, 3, 4
| Характеристика отключения | IEC 60898-1 |
| Характеристика B ((In) | 3-5 |
| Характеристика C ((In) | 5-10 |
| Характеристика D ((In) | 10-20 |
Уставка теплового расцепителя (In): 1.13-1.45
Номинальная коммутационная способность Icn (KA): 10
Степень защиты: IP 20
Электрическая износостойкость (циклов): 10,000
Механическая износостойкость (циклов): 20,000
Отключающая способность:
| Модель | Номинальное напряжение (B) | Соотношение IEC 60898-1 |
ICN (KA) | ICS (KA) |
| 3SB71-63 | 1-2P: 230/400 | 16 | 12 |
| 3-4P:400 | 16 | 12 |
| 3SB71-63H | 1-2P: 230/400 | 10 | 7.5 |
| 3-4P:400 | 10 | 7.5 |
Степень самозатухания (соответствует Ul94): V0
Монтаж: любой тип
Соединение:
Жесткий кабель (mm²): 0.75-35
Гибкий кабель (mm²): 0.75-25
Момент затяжки (N·M): 2.8
Температура окружающей среды (˚C): -25~+45,
макс. 95% влажность
Температура хранения(˚C):-40~+75
Высота(m) : макс. 2000
Руководство по выбору

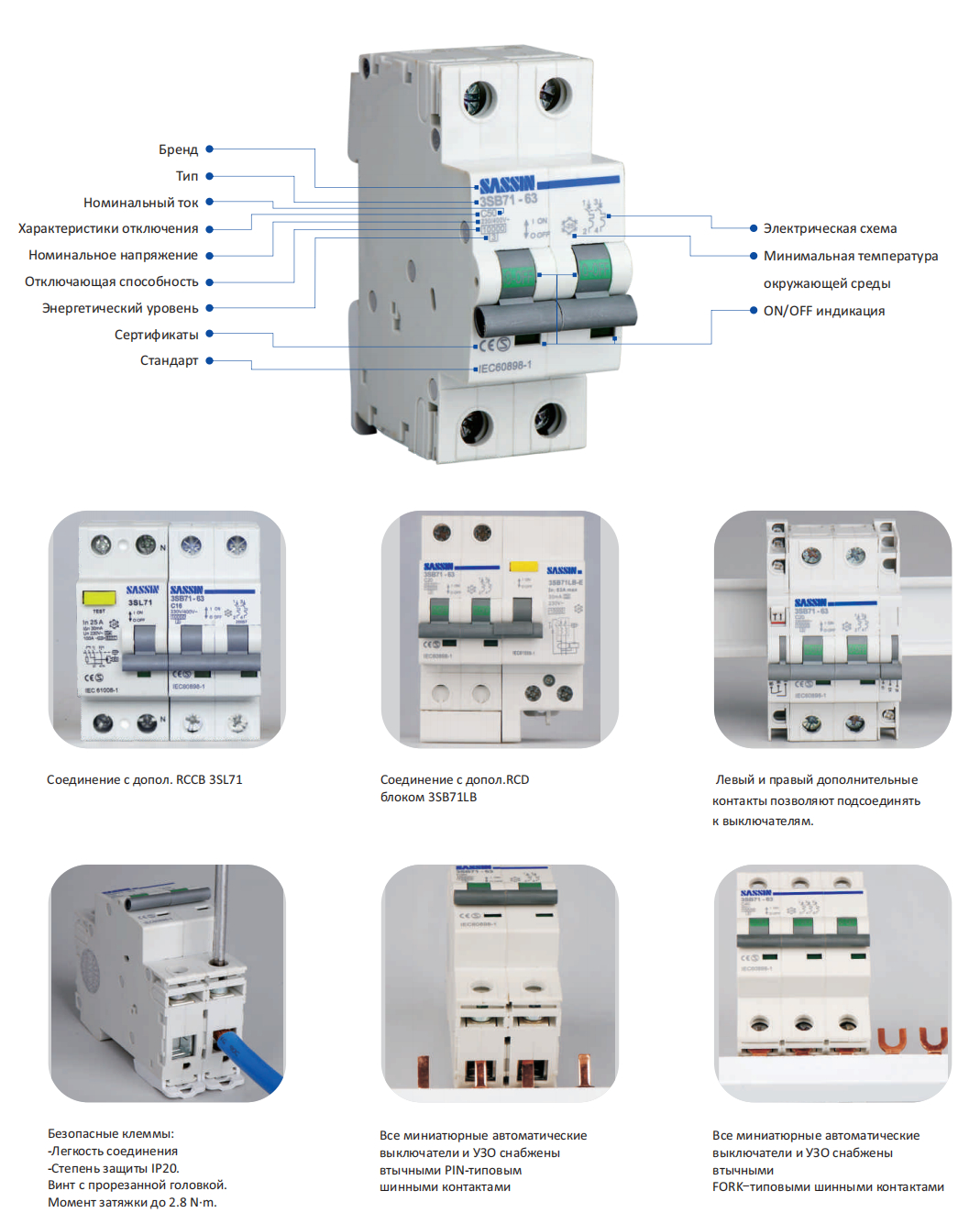

Особенности
Скоба для навесного замка позволяет заблокировать устройство во включенном и выключенном положении
Маркировка на тумблере показывает информацию о положении контактов.
Точное распознавание: все необходимые даты печатаны
Предельный класс энергии: 3
Суровое ограничение по выпуску ионизированных
газов: 45 mm сетевое расстояние
Для бытового применения,МСB в соответствии с IEC60898-1,B,C и D характеристики отключения

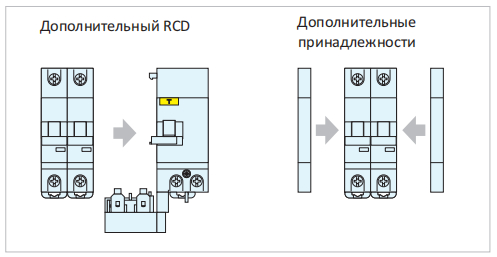

Данный MCB может сочетан со следующими:
Доп. Устройства
Преимущества

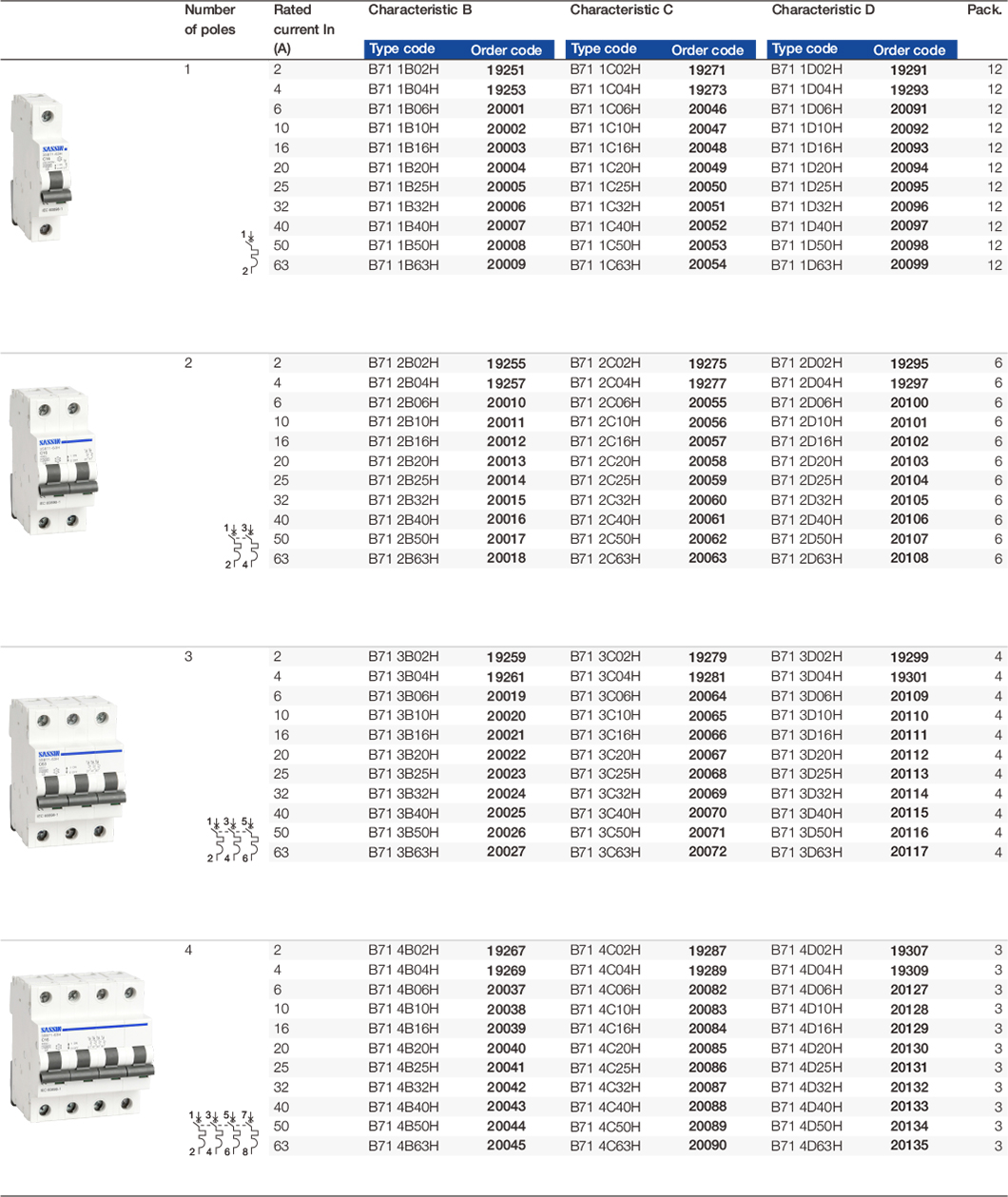

Выбор и данные заказа
IEC 60898-1 10 KA

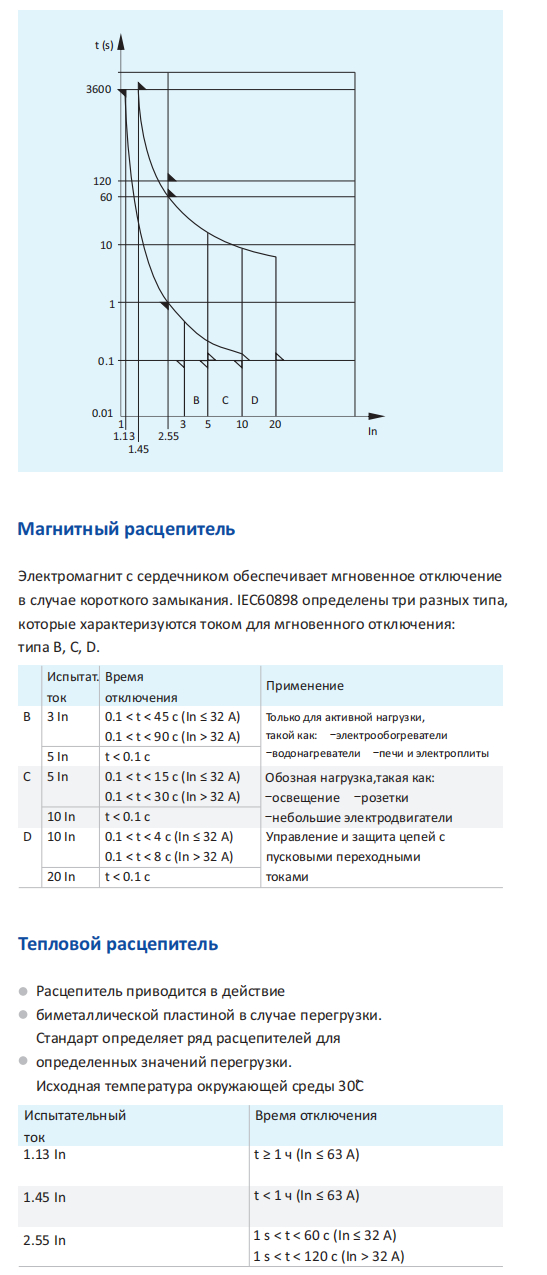

Кривые отключения
Стандарт IEC 60898-1
Селективность
Нагрузка нагрузки: 3SB71-63, характеристика B, C
Рейтинг Текущий In (А) | Сторона питания: RT16-00 (предохранитель) |
| 20 | 25 | 36 | 50 | 63 | 80 | 100 | 125 | 160 |
Это (ka) |
| ≤ 2. | 1.2 | 4 | 12 | 12 | 12 | 12 | 12 | 12 | 12 |
| 3 | 0.7 | 1.2 | 3.8 | 5.3 | 6 | 6 | 6 | 6 | 6 |
4
| 0.6 | 0.9 | 2.5 | 3.8 | 6 | 6 | 6 | 6 | 6 |
| 6 | 0.5 | 0.8 | 1.9 | 2.5 | 4.5 | 5 | 6 | 6 | 6 |
| 10 |
| 0.7 | 1.4 | 2.2 | 3.2 | 3.6 | 6 | 6 | 6 |
| 16 |
|
| 1.2 | 1.8 | 2.6 | 3 | 5.6 | 6 | 6 |
| 20 |
|
|
| 1.5 | 2.2 | 2.5 | 4.6 | 6 | 6 |
| 25 |
|
|
| 1.3 | 2 | 2.2 | 4.1 | 5.5 | 6 |
| 32 |
|
|
|
| 1.7 | 1.9 | 3.8 | 4.5 | 6 |
| 40 |
|
|
|
|
| 1.7 | 3 | 4 | 5 |
| 50 |
|
|
|
|
| 1.5 | 2.6 | 3.5 | 4.5 |
| 63 |
|
|
|
|
|
| 2.4 | 3.3 | 4.5 |
Нагрузка нагрузки: 3SB71-63, характеристика B, C
Рейтинг Текущий In (А) | Сторона питания: 3sm29-125. |
| 16 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 |
Это (ka) |
| ≤ 10. | 0.19 | 0.019 | 0.3 | 0.4 | 0.5 | 0.5 | 0.5 | 0.63 | 0.8 |
| 16 |
|
| 0.3 | 0.4 | 0.5 | 0.5 | 0.5 | 0.63 | 0.8 |
| 20 |
|
|
|
| 0.5 | 0.5 | 0.5 | 0.63 | 0.8 |
| 25 |
|
|
|
|
| 0.5 | 0.5 | 0.63 | 0.8 |
| 32 |
|
|
|
|
| 0.5 | 0.5 | 0.63 | 0.8 |
| 40 |
|
|
|
|
|
|
|
|
|
| 50 |
|
|
|
|
|
|
|
|
|
| 63 |
|
|
|
|
|
|
|
|
|
Резервное копирование защиты
Сторона нагрузки: 3SB71-63, характерный B, C
Рейтинг Текущий In (А) | Сторона питания: RT16 серия |
| 40 | 50 | 63 | 80 | 100 | 125 | 160 |
Это (ka) |
1 ~ 6. | 40 | 40 | 40 | 40 | 40 | 40 | 40 |
| 8 ~ 10. | 40 | 40 | 40 | 40 | 40 | 40 | 40 |
| 13 | 40 | 40 | 40 | 40 | 35 | 35 | 35 |
| 16 | 40 | 40 | 40 | 40 | 30 | 30 | 30 |
| 20 | 40 | 40 | 40 | 40 | 30 | 30 | 30 |
| 25 | 40 | 40 | 40 | 40 | 30 | 30 | 30 |
| 32 | 40 | 40 | 40 | 40 | 30 | 30 | 30 |
| 40 | 40 | 40 | 40 | 40 | 30 | 30 | 30 |
| 50 | 30 | 30 | 30 | 30 | 30 | 30 | 30 |
| 63 | 20 | 20 | 20 | 20 | 15 | 15 | 15 |
Сторона нагрузки: 3SB71-63, характерный B, C
Рейтинг Текущий In (А) | Сторона питания: 3sm29. |
| 3sm29-125s. | 3sm29-125h. | 3sm29-125r. | 3sm29-250s. | 3sm29-250h. | 3sm29-250r. |
Это (ka) |
1 ~ 6. | 15 | 18 | 18 | 15 | 15 | 15 |
| 10 ~ 20. | 12 | 15 | 15 | 12 | 12 | 12 |
| 32 ~ 40. | 12 | 15 | 15 | 12 | 12 | 12 |
| 50 ~ 60. | 12 | 15 | 15 | 12 | 12 | 12 |
Влияние температуры на значение номинального тока выключателей
Максимальное значение тока, который может протекать через выключатель, зависит от номинального значения тока выключателя,площади поперечного сечения проводников, а также от температуры окружающей среды. Исходная температура окружающей среды 30˚C.
Температура окружающей среды Номинальный ток (А) | -35
ºC. | -30
ºC. | -20
ºC. | -10
ºC. | 0
ºC. | 10
ºC. | 20
ºC. | 30
ºC. | 40
ºC. | 50
ºC. | 60
ºC. |
2 | 2.60 | 2.52 | 2.46 | 2.38 | 2.28 | 2.20 | 2.08 | 2.00 | 1.92 | 1.86 | 1.76 |
| 4 | 5.20 | 2.04 | 4.92 | 4.76 | 4.56 | 4.40 | 4.16 | 4.00 | 3.84 | 3.76 | 3.52 |
| 6 | 7.80 | 7.56 | 7.38 | 7.14 | 6.84 | 6.60 | 6.24 | 6.00 | 5.76 | 5.64 | 5.28 |
| 10 | 13.20 | 12.70 | 2.50 | 12.00 | 11.50 | 11.10 | 10.60 | 10.00 | 9.60 | 9.30 | 8.90 |
| 16 | 21.12 | 20.48 | 20.00 | 19.20 | 18.40 | 17.76 | 16.96 | 16.00 | 15.36 | 4.88 | 14.24 |
| 20 | 26.40 | 25.60 | 25.00 | 24.00 | 23.00 | 22.20 | 21.20 | 20.00 | 19.20 | 8.60 | 17.80 |
| 25 | 33.00 | 32.00 | 31.25 | 30.00 | 28.75 | 27.75 | 26.50 | 25.00 | 24.00 | 23.25 | 22.25 |
| 32 | 42.56 | 41.28 | 40.00 | 38.72 | 37.12 | 35.52 | 33.92 | 32.00 | 30.72 | 29.76 | 28.16 |
| 40 | 53.20 | 51.20 | 50.00 | 48.00 | 46.40 | 44.80 | 42.40 | 40.00 | 38.40 | 37.20 | 35.60 |
| 50 | 67.00 | 65.50 | 63.00 | 60.50 | 58.00 | 56.00 | 53.00 | 50.00 | 48.00 | 46.50 | 44.00 |
| 63 | 83.79 | 81.90 | 80.01 | 76.86 | 73.71 | 70.56 | 66.78 | 63.00 | 60.48 | 58.90 | 55.44 |
При других температурах окружающей среды её влияние на биметаллическую пластину отличается, что приводит к более раннему или более позднему отключению при перегрузке.

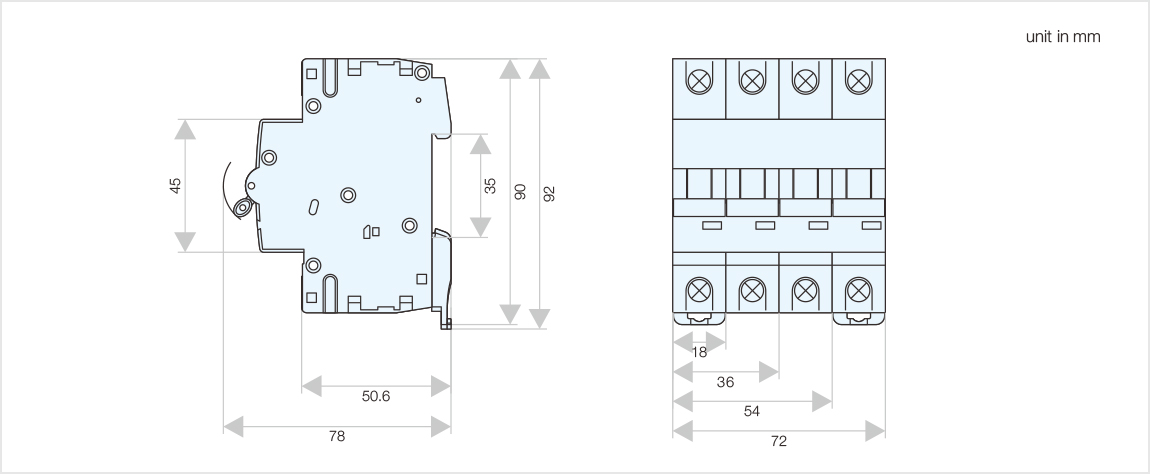

Чертежи
3SB71-63 установлен на DIN-рекйке и может соединен с проводом меньше 25мм².
